制藥廠庚烷、甲苯、丙烯酸、甲基丙烯酸 廢氣處理項目技術方案：
概述
1.1 VOCs尾氣概況
醫藥行業細化的分類很多，根據不用產品生產線工藝廢氣的種類也不盡相同，本方案以丙烯酸單體生產車間以及聚氨酯丙烯酸樹脂生產車間反應釜、洗滌釜和蒸餾釜等放空管線排放的廢氣為例進行方案闡述，廢氣成分主要有庚烷、甲苯、丙烯酸和甲基丙烯酸，由于前端配置冷凝回收裝置，進氣溫度基本維持在5-10℃。進氣壓力為常壓。進氣濃度會隨著生產的變動有所變化，基本在0-8g/m3濃度范圍內。
系統設計氣量：~600Nm3/h；
主要有機組分：（庚烷、甲苯，98.8%）、（丙烯酸、甲基丙烯酸，1.8%）；
來氣濃度：7980mg/Nm3；
來氣溫度：5~10℃
1.2 系統設計指標
排放濃度：VOCs ≤ 7980mg/m3。
1.3 主要物性參數
| 元素 | 分子式 | 分子量 | 密度 | 沸點 | 水溶性 | 飽和蒸氣壓 | 溶點 | 閃點 | 毒性 | 爆炸極限 | 類別 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 庚烷物性表格 | C7H16 | 100.2 | 0.684 kg/L | 98℃ | 不溶 | 6.36kpa(25℃) | -24.96℃ | -4 ℃ | 本品有麻醉作用和刺激性 | 1.05v%-6.7v% | 烷烴 |
| 甲苯物性表格 | C7H8 | 92.14 | 0.87 kg/L | 110.06 ℃ | 微溶 | 4.89kpa(30℃) | -94.9 ℃ | 4℃ | 中毒，麻醉作用 | 1.2v%-7v% | 芳香烴 |
| 丙烯酸物性表格 | C3H4O2 | 84.93 | 1.05 kg/L | 141 ℃ | 混溶 | 1.33Kpa(39.9℃) | 141 ℃ | 54 ℃ | 低 | 2.4v%-8v% | 有機酸 |
| 甲基丙烯酸物性表格 | C4H6O2 | 86.09 | 1.02 kg/L | 161~163 ℃ | 溶于熱水 | 1.33kpa（60.6℃） | 16 ℃ | 77 ℃ | 低 | 1.6v%-8.7v% | 有機酸 |
系統工藝說明

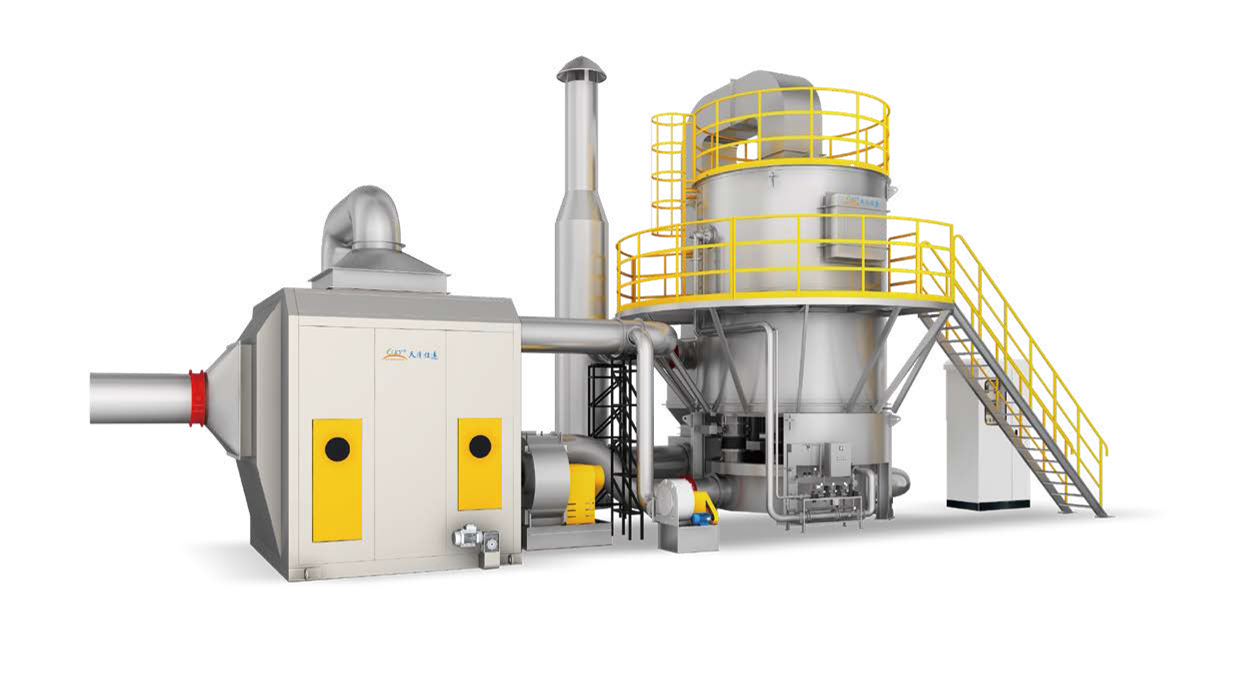

沸石轉輪 + 旋轉式 RTO廢氣處理(治理)裝置
產品能解決什么
沸石轉輪 + 旋轉式 RTO廢氣處理(治理)裝置：專業處理各種VOCs廢氣，多種余熱回收靈活組合，能適應各種需求情況，降低生產成本。
基本原理
濃縮轉輪分為吸附區和再生區，濃縮轉輪在各個區內連續運轉。
含有 VOC 的被處理空氣通過過濾器后，送到濃縮轉輪的吸附區。在吸附區 VOC 被吸附除去，? 被凈化的空氣 從吸附區間排出。
吸附于濃縮轉輪的 VOC 分子，在再生區經熱風吹掃被脫附濃縮成高密度有機廢氣送去燃燒裝 置燃燒成二氧化碳和水。（濃縮轉輪最高可實現 50 倍濃縮）。
閥門旋轉優點
VOC處理效率非常高(99~99.5%)。
持續的保持處理效率。
旋轉閥氣密及溫度變化強。
旋轉閥自身維修保養簡單。
即使部分閥門出項故障也可以運行。
根據風量可調整旋轉閥&尺寸因此也可處理大風量。
運行及管理方便。
因空氣分布范圍廣，熱回收效率高。
因壓力損失小，減少了動力費用。
維修管理費低廉。
RTO的處理效率

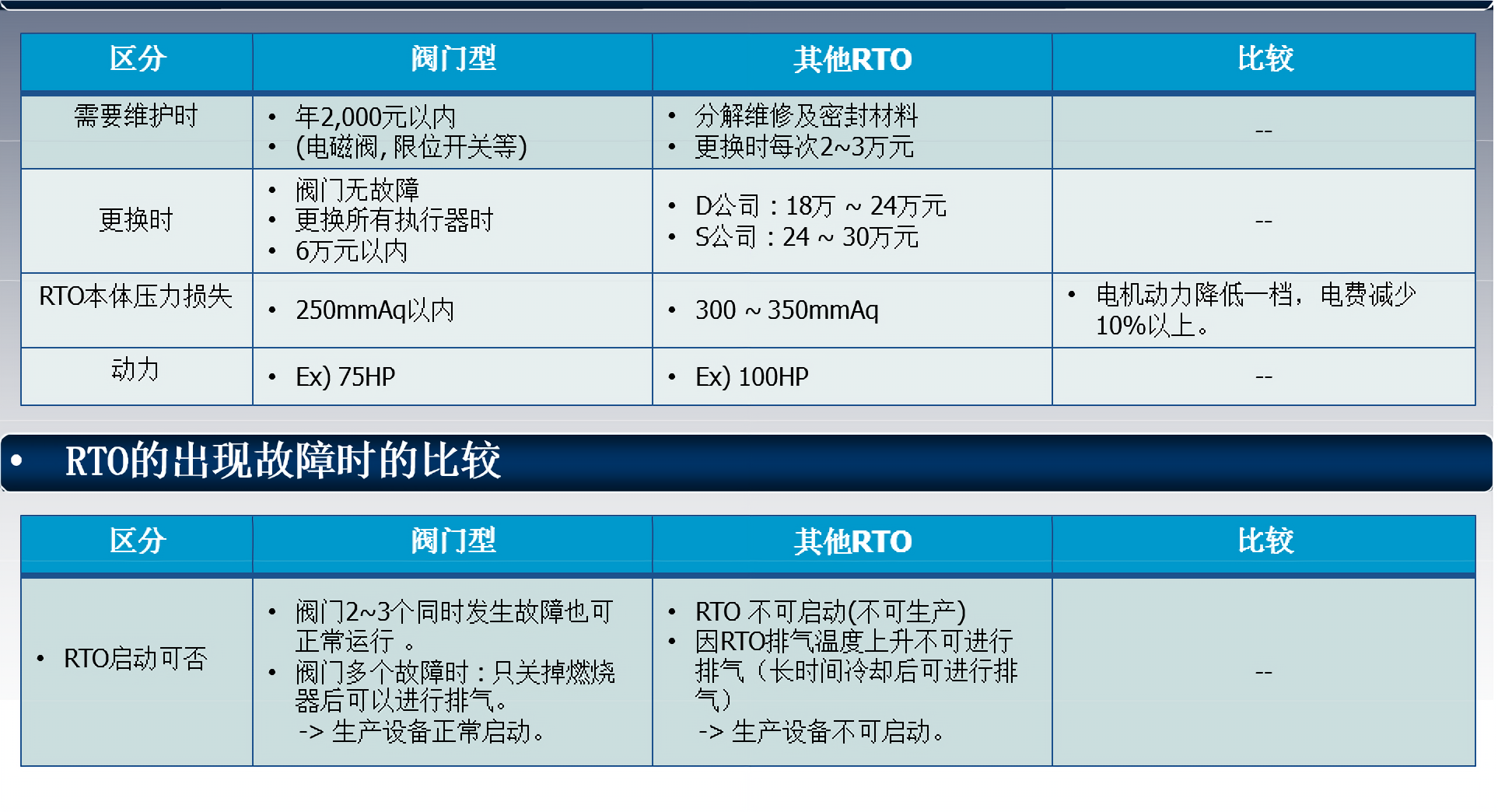

| VOC處理效率 | 99% 以上(最大 99.5%) | 97%以上(最大 98%) | 確保旋轉閥氣密差異性 |
| VOC處理效率 持續性 | 維持99%以上 | 根據使用時間 95%~90% | 確保根據磨損的氣密問題差異性。 |

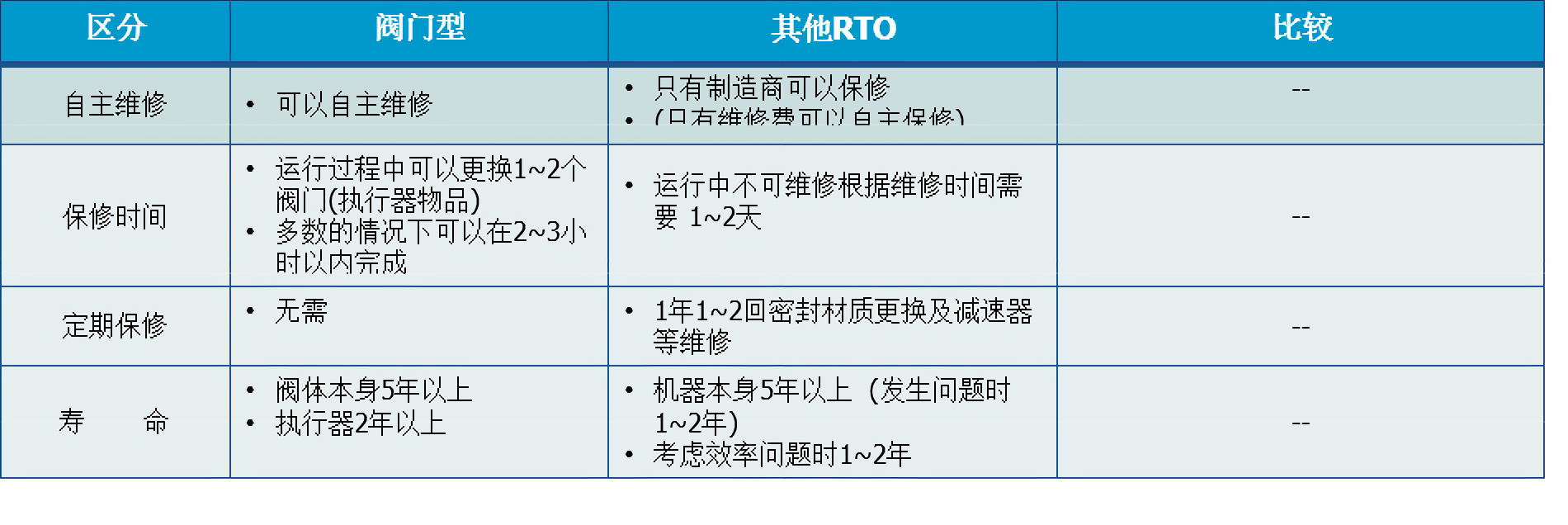

RTO的維修保養
筒式轉輪+旋轉RTO
濃縮轉輪分為處理區，再生區，濃縮轉輪在各個區內連續運轉。
含有VOC的被處理空氣通過過濾器后，送到濃縮轉輪的處理區。在處理區VOC被吸附除去，被凈化的空氣 從處理區間排出。
吸附于濃縮轉輪的VOC，在再生區經熱風處理被脫附，濃縮（5~20倍程度）。
濃縮轉輪在冷卻區被冷卻，經過冷卻區的空氣，再經加熱后作為再生空氣使用，達到節能效果。
簡稱 RTO，基本原理是在高溫條件下（≥ 760℃）將有機廢氣（VOCs）氧化生成CO2+H2O, 從而凈化廢氣，并回 收分解時所釋放的熱量，以達到環保節能的 雙重目的，是一種高效穩定的處理有機廢氣的節能型環保裝置。 VOCs（volatile organic compounds）揮發性有機化合物，指在常溫下，? 沸點 50℃ ~260℃的有機化合物。
余熱回收方式
R.T.O 熱回收原理
常溫的廢氣進入燃燒室時從事先預熱的入口端高溫蓄熱層吸收熱量，達到750攝氏度以上溫度， 輔以燃燒器加熱至設定溫度進行氧化分解，排出時再由出口端蓄熱層吸收大部分熱量后排出。由氣 流切換閥門定時切換氣流方向，原來的入口端變成出口端，出口端變成入口端，循環蓄熱層的吸熱 和放熱過程。
因熱回收效率很高，達到95%以上，在有機物濃度較高時無需燃燒器供熱，以有機物氧化熱就 可以保持燃燒室的溫度，達到節能效果。

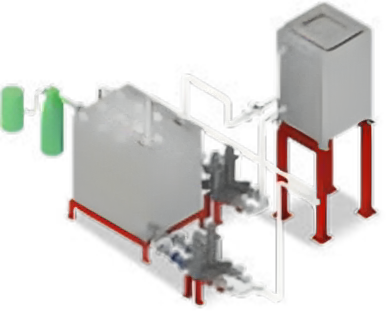

熱水余熱回收
系統主要包含：熱水換熱器、水箱、 軟水器、內循環泵、熱水輸出泵、 熱水管路、回水管路、閥門儀表等。
低壓蒸汽余熱回收
系統主要包含： 余熱蒸汽鍋爐、 水箱、軟水器、補水泵、蒸汽管路、 補水管路、分氣缸、閥門儀表等。

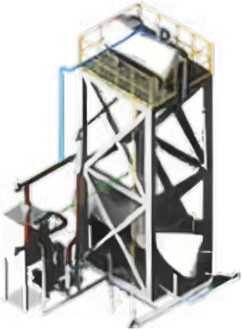

導熱油余熱回收
系統主要包含：余熱導熱油鍋爐、 儲油槽、膨脹槽、循環泵、注油泵、 油氣分離器、過濾器、熱油管路、 閥門儀表、油槽支架等。

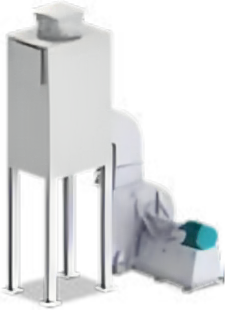

熱風余熱回收
系統主要包含： 熱風換熱器、換 熱風機及變頻器、新風過濾裝置、 閥門儀表等。
